單元紅外探測器 , 多元紅外探測器
規格：LT,LTI,LTA,LTS,2LTA,3LTA,4LTA
單位：個
瀏覽次數：7331
性能標簽：
單元紅外探測器 , 多元紅外探測器 , LT , LTI , LTA , LTMI, LTS ,LTSI, 2LTA , 3LTA , 4LTA , 2LTMI, 10大系列紅外探測器, 單通道紅外探測器, 多通道紅外探測器
產品詳細描述
單元紅外探測器、多元紅外探測器
6大系列單元紅外探測器LT , LTI , LTA , LTMI, LTS ,LTSI
4大系列多元紅外探測器2LTA , 3LTA , 4LTA , 2LTMI
• 鉭酸鋰(LiTaO3)制成的探測器
• 很高的探測率(109cm√Hz1/2/W-1)
• 超低噪聲
• 低顫噪效應
• 低溫依賴性
• 非常好的長期穩定性
• 電壓或電流模式
• 客戶設計紅外濾光片
• 可選帶吸收器或銀黑
• 可選帶熱補償
• 每個探測器可達4個光譜通道
• 單個元件幾何尺寸不同
• 不同封裝類型
• 優秀的性價比
單元紅外探測器及多元紅外探測器的應用
德國DIAS紅外公司智能家居紅外傳感器
DIAS公司生產的焦熱電單元、多元紅外探測器設計用于氣體分析、光譜分析、溫度檢測及安檢等應用。
通過對超薄的元件用現代離子蝕刻技術可以獲得非常高的比探測率D*。
大量不同的紅外傳感器結構使得無論是少量還是大量都可以以很高的性價比進行定制。
主要應用
1. 測量氣體濃度，如醫療技術(麻醉、呼吸控制)、泄漏檢測、環境測量(如空氣質量、尾氣分析等）
2. 醫療中流體成分測量(如血液、尿液等)、食品技術、環境工程(油氣、污水)
3. 火焰檢測 Flame Detection
4. 溫度測量(高溫計 Pyrometry)
5. 激光標定 Laser Calibration
6. 智能家居 Smart Home
7. 安全工程 Safety Engineering
8. 運動控制 Motion Control
熱釋電紅外探測器工作原理
單元紅外探測器及多元紅外探測器型號
| 單元紅外探測器(電壓模式) | ||||||
| 型號 | 元件尺寸 | 外殼 | TC | SV1,2 | uRn 1 | D* 1,2 |
| LT G2 | 2mm×2mm | TO39 | 300 | 170 | 3.5 ∙ 108 | |
| LT G2PC | 2mm×2mm | TO39 | × | 150 | 100 | 3 ∙ 108 |
| LT G1.2 | 1.2mm×1.2mm | TO18 | 730 | 370 | 2.3 ∙ 108 | |
| LT D2.5 | Φ2.5mm | TO39 | 220 | 140 | 4 ∙ 108 | |
| LT D2 | Φ2mm | TO39 | 360 | 190 | 3.5 ∙ 108 | |
| LT D1 | Φ1mm | TO39 | 1200 | 700 | 2 ∙ 108 | |
| LTI Q2 | 2mm×2mm | TO39 | 250 | 80 | 8 ∙ 108 | |
| LTI Q2PC | 2mm×2mm | TO39 | × | 125 | 55 | 6.2 ∙ 108 |
| LTI Q1 | 1mm×1mm | TO39 | 900 | 160 | 6 ∙ 108 | |
| LTI Q0.5 | 0.5mm×0.5mm | TO39 | 3500 | 500 | 3 ∙ 108 | |
| LTI D2 | Φ2mm | TO39 | 300 | 80 | 8 ∙ 108 | |
| LTI D1 | Φ1mm | TO39 | 1200 | 200 | 5 ∙ 108 | |
| LTA G2 | 2mm×2mm | TO39 | 400 | 170 | 4.5 ∙ 108 | |
| LTA G2PC | 2mm×2mm | TO39 | × | 200 | 100 | 3.7 ∙ 108 |
| LTA G1.2 | 1.2mm×1.2mm | TO18 | 900 | 370 | 3 ∙ 108 | |
| LTA G3 | 3mm×3mm | TO39 | 170 | 100 | 6 ∙ 108 | |
| LTMI Q2 | 2mm×2mm | TO39 | 400 | 75 | 8.5 ∙ 108 | |
| LTMI Q1 | 1mm×1mm | TO39 | 1400 | 140 | 7,5 ∙ 108 | |
| LTMI Q1PC | 1mm×1mm | TO39 | × | 650 | 100 | 6.5 ∙ 108 |
| LTMI D1 | Φ1mm | TO39 | 1600 | 180 | 7,5 ∙ 108 | |
| LTS Q2 | 2mm×2mm | TO39 | 420 | 150 | 5 ∙ 108 | |
| LTS Q2PC | 2mm×2mm | TO39 | × | 200 | 105 | 4 ∙ 108 |
| LTS D2.5 | Φ2.5mm | TO39 | 340 | 140 | 6 ∙ 108 | |
| LTS D2 | Φ2mm | TO39 | 520 | 190 | 5 ∙ 108 | |
| LTSI Q2 | 2mm×2mm | TO39 | 410 | 80 | 9.5 ∙ 108 | |
| LTSI D2 | Φ2 mm | TO39 | 500 | 80 | 9.5 ∙ 108 | |
| 單元紅外探測器(電流模式) | ||||||
| 型號 | 元件尺寸 | 外殼 | TC | SV1,2 | uRn 1 | D* 1,2 |
| LTI Q2l10 | 2mm×2mm | TO39 | 56000 | 22000 | 6.5 ∙ 108 | |
| LTI Q2l100 | 2mm×2mm | TO39 | 300000 | 100000 | 8 ∙ 108 | |
| LTA G2l10 | 2mm×2mm | TO39 | 15000 | 20000 | 1.5 ∙ 108 | |
| LTA G2l10PC | 2mm×2mm | TO39 | × | 14000 | 20000 | 1.4 ∙ 108 |
| LTA G2l100 | 2mm×2mm | TO39 | 70000 | 20000 | 2.5 ∙ 108 | |
| LTA G2l100PC | 2mm×2mm | TO39 | × | 65000 | 20000 | 2.3 ∙ 108 |
| LTA G2C103 | 2mm×2mm | TO39 | 15000 | 20000 | 1.5 ∙ 108 | |
| LTA G2C10PC3 | 2mm×2mm | TO39 | × | 14000 | 20000 | 1.4 ∙ 108 |
| LTA G2C1003 | 2mm×2mm | TO39 | 70000 | 20000 | 2.5 ∙ 108 | |
| LTA G2C100PC3 | 2mm×2mm | TO39 | × | 65000 | 20000 | 2.3 ∙ 108 |
| LTMI Q2I10 | 2mm×2mm | TO39 | 75000 | 21000 | 7.5 ∙ 108 | |
| LTMI Q2I100 | 2mm×2mm | TO39 | 450000 | 90000 | 10 ∙ 108 | |
| LTSI Q2l10 | 2mm×2mm | TO39 | 80000 | 22000 | 7.5 ∙ 108 | |
| LTSI Q2l100 | 2mm×2mm | TO39 | 480000 | 100000 | 10 ∙ 108 | |
| 多元紅外探測器(電壓模式) | ||||||
| 型號 | 元件尺寸 | 外殼 | TC | SV1,2 | uRn 1 | D* 1,2 |
| 2LTA G2 | 2×2mm×2mm | TO39 | 300 | 170 | 3.4 ∙ 108 | |
| 2LTA G2PC | 2×2mm×2mm | TO39 | × | 150 | 100 | 3 ∙ 108 |
| 2LTMI Q1 | 2×1mm×1mm | TO39 | 1200 | 140 | 7 ∙ 108 | |
| 2LTMI Q1PC | 2×1mm×1mm | TO39 | × | 600 | 100 | 6 ∙ 108 |
| 3LTA G2 | 3×2mm×2mm | TO8 | 300 | 170 | 3.4 ∙ 108 | |
| 3LTA G2PC | 3×2mm×2mm | TO8 | × | 150 | 100 | 3 ∙ 108 |
| 4LTA G2 | 4×2mm×2mm | TO8 | 300 | 170 | 3.4 ∙ 108 | |
| 4LTA G2PC | 4×2mm×2mm | TO8 | × | 150 | 100 | 3 ∙ 108 |
| | ||||||
| 多元紅外探測器(電流模式) | ||||||
| 型號 | 元件尺寸 | 外殼 | TC | SV1,2 | uRn 1 | D* 1,2 |
| 2LTA G2l100 | 2×2mm×2mm | TO8 | 70000 | 20000 | 2.5 ∙ 108 | |
| 2LTA G2l100PC | 2×2mm×2mm | TO8 | × | 65000 | 20000 | 2.3 ∙ 108 |
| 2LTA G2C103 | 2×2mm×2mm | TO39 | 15000 | 20000 | 1.5 ∙ 108 | |
| 2LTA G2C1003 | 2×2mm×2mm | TO39 | 70000 | 20000 | 2.5 ∙ 108 | |
| 3LTA G2l100 | 3×2mm×2mm | TO8 | 70000 | 20000 | 2.5 ∙ 108 | |
| 3LTA G2l100PC | 3×2mm×2mm | TO8 | × | 65000 | 20000 | 2.3 ∙ 108 |
| 4LTA G2l100 | 4×2mm×2mm | TO8 | 70000 | 20000 | 2.5 ∙ 108 | |
| 4LTA G2l100PC | 4×2mm×2mm | TO8 | × | 65000 | 20000 | 2.3 ∙ 108 |
H:外殼，TC: 熱補償，SV 響應率， uRn 噪聲電壓， D* 比探測率 ， x 代表有這項功能
備注
1 頻率: 10 Hz， 探測器溫度: 25 °C
2 黑體溫度: 500 K， 濾光片透過率: 100 %
3 僅一個操作電壓
(探測器和備注修改：Chris, 2022-02-02)

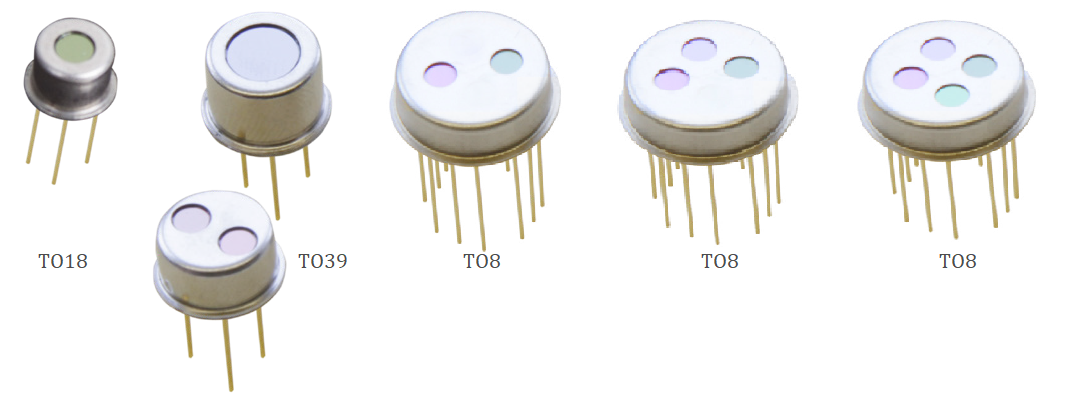

安裝外殼TO
