483、484、485、486系列高流量減壓閥

規格：483、484、485、486系列, 圖示型號4832001-01-000

單位：臺

瀏覽次數：5039

性能標簽：

483、484、485、486系列高流量減壓閥，最大入口壓力3000PSIG，最大出口壓力0~250PSIG ，Cv=1.0, 高流量系列

產品詳細描述

483系列、484系列、485系列、486系列性能特點

• 該4個系列用于大流量吹掃、半導體制造、主閥盤、管路調節等
• 黃銅或不銹鋼棒料閥體，精密表面拋光
• 背部表面安裝，適合多種配置
• 3000PSIG額定入口壓力安全用于高壓氣瓶
• 出口壓力范圍：從0-15~0-250 PSIG，應用范圍廣
• 壓力表：483系列無入口壓力表、有出口壓力表，484系列無入口壓力表、有出口壓力表；485系列入口/出口均有壓力表，485系列入口/出口均有壓力表

483系列、484系列、485系列、486系列典型應用

• 超大流量、大宗氣體分布系統、氣相液相分析
• 高純載氣、零點和刻度校準、高純氣室增壓
• 液化烴類氣體控制、低溫氣體控制

483系列、484系列、485系列、486系列材質

• 閥體：483、485—黃銅棒料；484、486—316L不銹鋼棒料
• 閥帽：鍍鉻壓鑄鋅
• 膜片：316L不銹鋼
• 閥座：PCTFE
• 過濾器：40μm 316L不銹鋼
• 內部密封：PTFE
• 壓力表：483、485—2”直徑黃銅，484、486—2”直徑不銹鋼

483系列、484系列、485系列、486系列技術參數

• 最大入口壓力：3000 PSIG
• 最大出口壓力：0~250 PSIG
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8scc/sec
• 流量系數 Cv = 1.0
• 接口：½”FNPT(入口/出口)，¼”FNPT(壓力表/安全閥)
• 重量：483-3001-TF8(2.17kg)，484-3011-TF8(2.05kg)，485-3311-580(2.65kg)，486-3311-580(2.30kg)

483、484、485、486系列的不同點

483、484、485、486系列圖片：

4832001-01-000

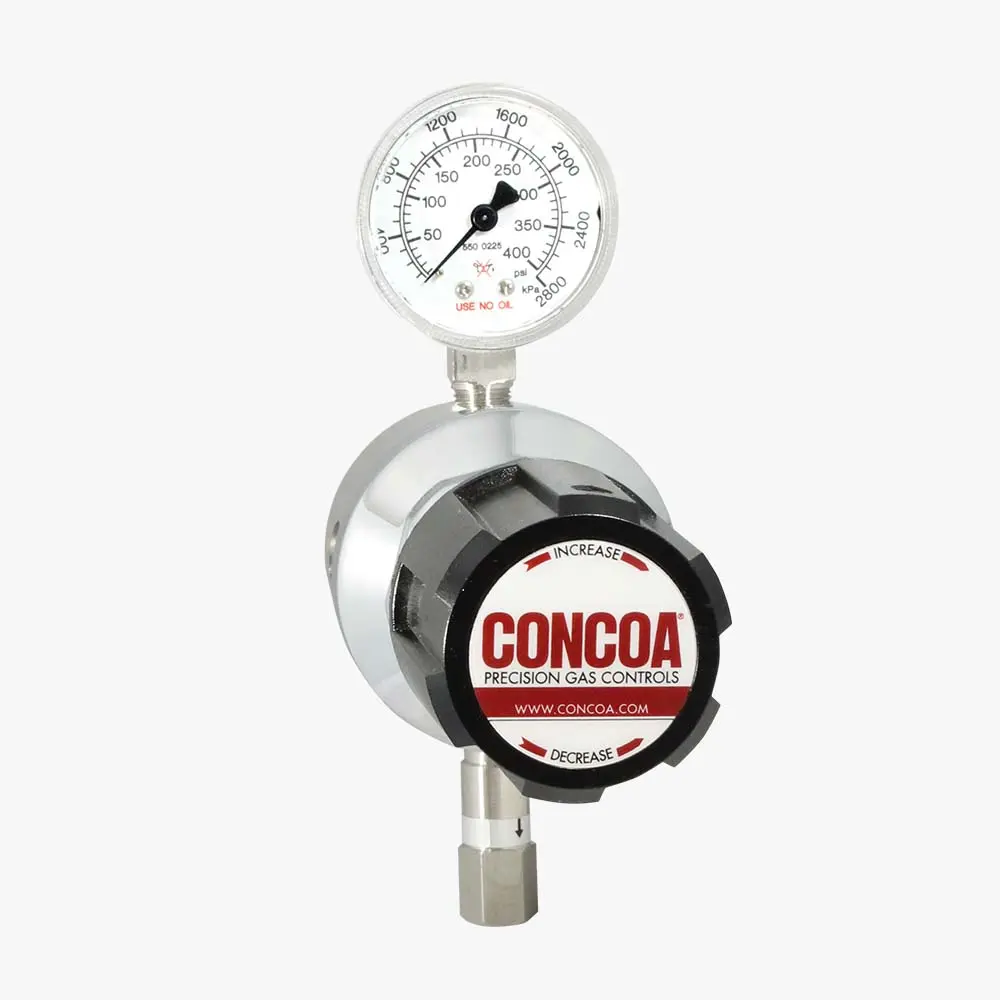

4844006-01-000

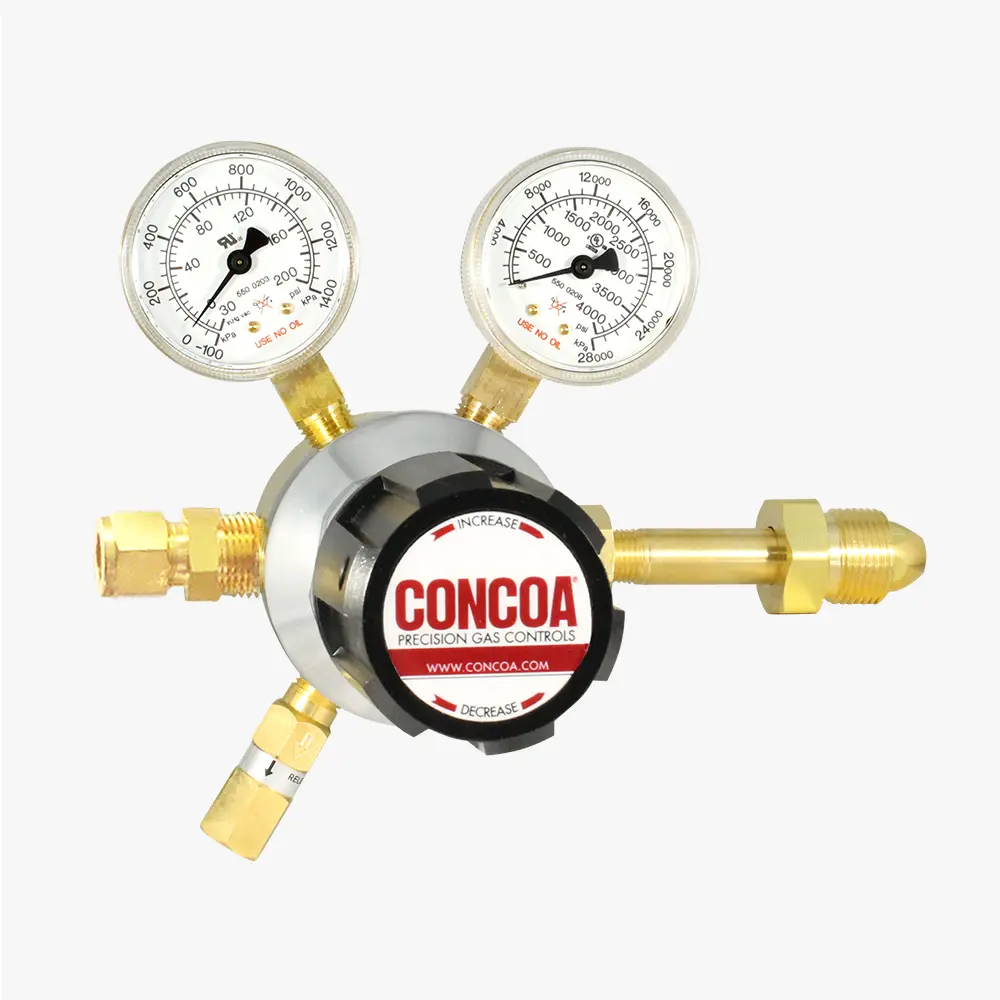

4853311-01-580

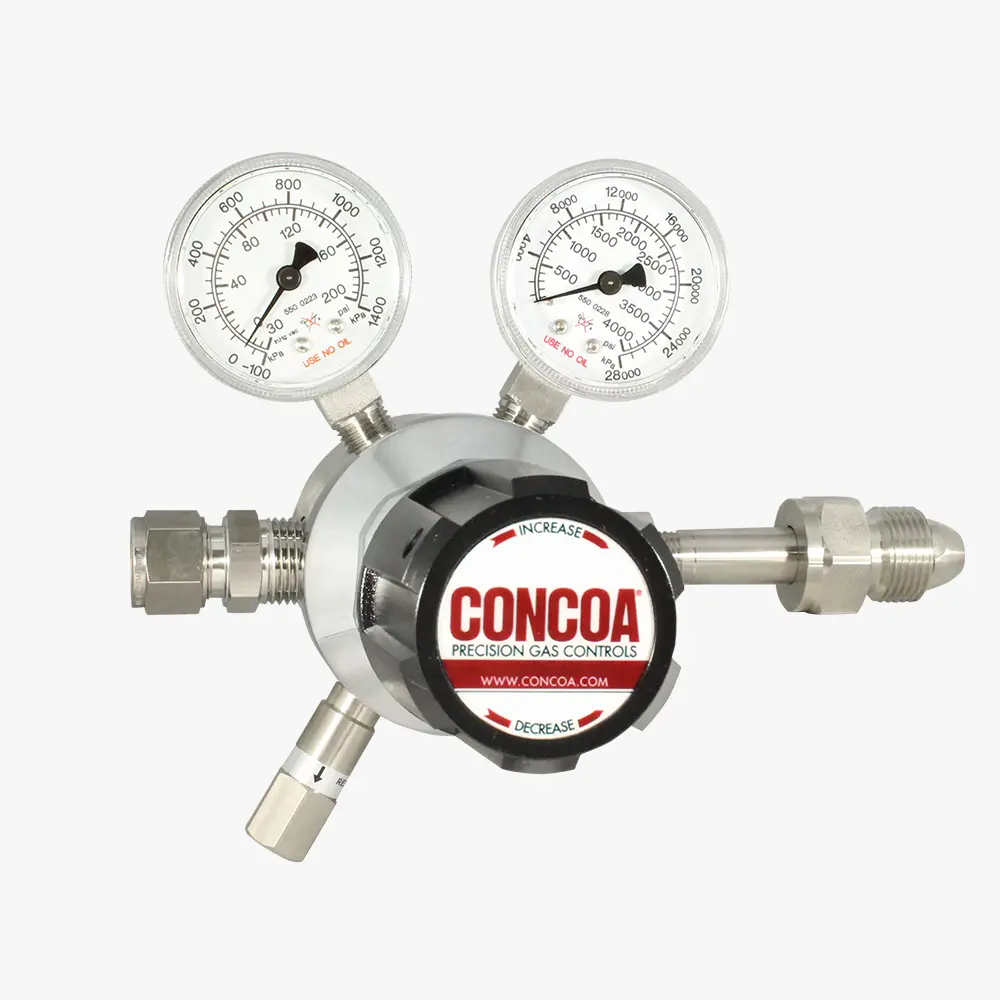

48633P1-01-580

選型信息表

 本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
